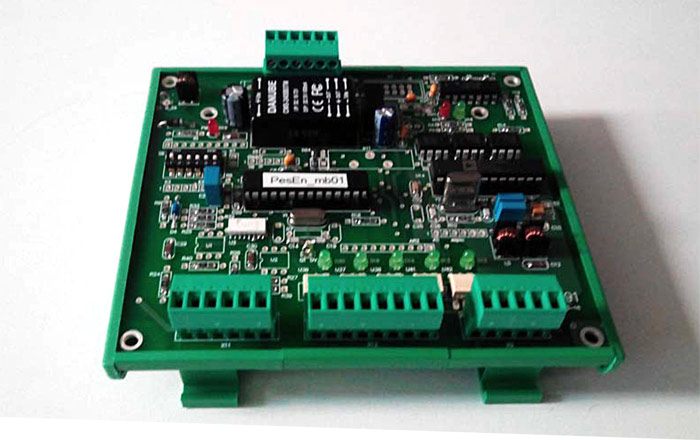

Control de sistema de pesaje activando salidas de grueso, afinado, vaciado y pesada lista.

Entrada de marcha-paro.

Señal de descarga.

Comunicación mediante puerto RS485, protocolo MODBUS RTU. Conexión a terminal para visualización y entrada de datos, pantalla táctil, PLC etc.

Parámetros a programar: peso a dosificar, valor de afinado y cola, número de veces a efectuar autocero, tiempos de vaciado, cierre y estabilización de peso.

Ajuste para cualquier capacidad de célula introduciendo el valor de peso patrón.

Selección de fracción en gramos para la visualización.

Funcionamiento:

A partir de la señal de marcha sea por entrada exterior o puerto de comunicaciones, conecta la salida de grueso y la de afinado, al llegar al valor de peso de afinado, desconecta la salida de grueso y al llegar al peso final, desconecta la de afinado. Actúa salida de pesada lista y espera señal de descarga. Se conecta la salida de vaciado durante el tiempo programado, cuenta el tiempo de cierre e inicia otro ciclo realizando autocero según parámetros establecidos.

Todo el sistema puede ser controlado por el puerto de comunicaciones aunque al disponer directamente de salidas de control de pesada, nos permite reaccionar de forma rápida para que ésta sea precisa sin depender de las comunicaciones

Diseñado para su colocación en carril DIN

Alimentación a 24v DC
